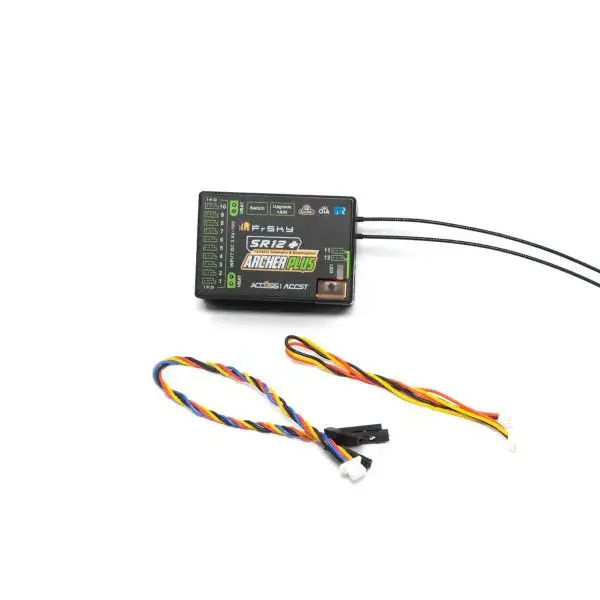

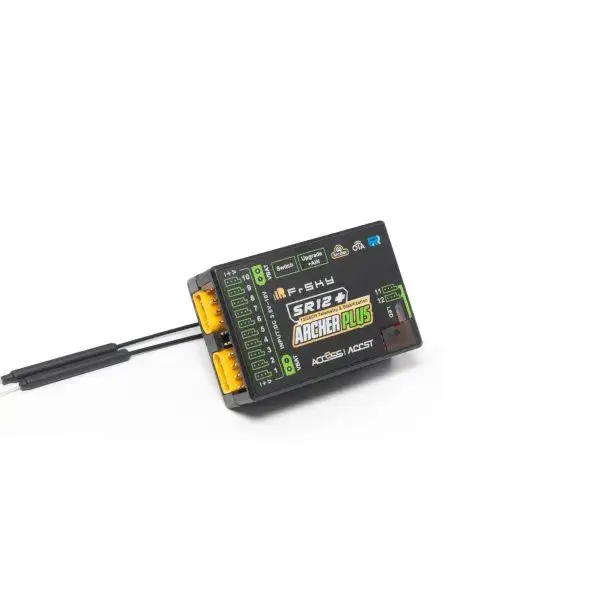

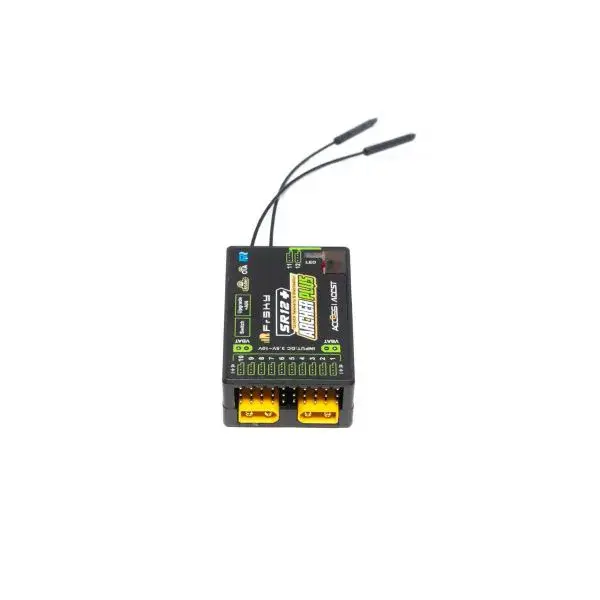

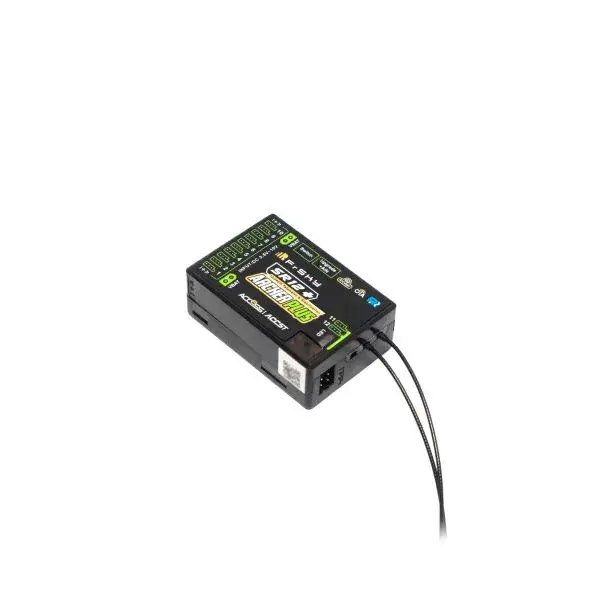

ARCHER PLUS SR12+

FrSky ARCHER PLUS SR12+

Übersicht

Die Archer-Empfängerlinie wurde mit der neuen Archer Plus Serie weiter verbessert.

Die Empfänger der Archer Plus Serie enthalten einige neue Funktionen. Erstens kann eine verbesserte Anti-RF-Interferenz-Fähigkeit eine solidere RF-Leistung bieten, und dies zusätzlich zur bestehenden Anti-Interferenz-Leistung beim Funkenzündungsprozess. Diese Empfänger der Plus-Serie verfügen ausserdem sowohl über den ACCESS- als auch den ACCST D16-Modus, wobei das RF-Protokoll während des Binde-Vorgangs am Sender intelligent abgestimmt wird. Mit der Black-Box-Funktion können einige grundlegende Flugdaten (wie strom- & signalbezogene Daten) gut gesichert werden.

Der Archer Plus SR12+ ist ein kreiselstabilisierter Empfänger mit einem eingebauten 3-Achsen-Gyroskop und 3-Achsen-Beschleunigungssensor und verfügt über mehrere Flugmodi (Auto-Level, Stabilisierung, Messerflug usw.). Der Stabilisierungsmodus wurde um 5 zusätzliche Stabilisierungskanäle erweitert und bietet Pin-Mapping für jeden Kanal in den verschiedenen Flugmodi.

Die SR12+ Empfänger verfügen über 12 konfigurierbare Kanalanschlüsse*, jeder Kanalanschluss kann als PWM, SBUS, FBUS oder S.Port zugewiesen werden. Der SR12+ unterstützt die volle Signalreichweite mit zwei abnehmbaren Antennen und garantiert optimalen Antennenempfang und Reichweite. Der SR12+ kann als primärer Empfänger in einer redundanten Lösung verwendet werden, indem ein Anschluss (Kanalanschluss 1) als SBUS In eingestellt und mit jedem anderen FrSky-Empfänger verbunden wird, der mit einem SBUS Out-Anschluss ausgestattet ist. Mit dem FBUS-Protokoll können die Empfänger der Archer Plus-Serie die Möglichkeit eröffnen, sich nahtlos mit mehreren Telemetriegeräten (XACT-Servos, ADV-Sensoren usw.) zu koppeln und den Aufbau des Modells zu vereinfachen.

Der SR12+ bietet ausserdem eine Buchse, mit der das Schalterfeld angeschlossen werden kann, um die integrierte Power Switch-Funktion zu aktivieren, und er verwendet ein Set von Standard-XT30-Steckern, was ebenfalls eine sichere und effiziente Möglichkeit zur Stromversorgung bietet. Durch die gemeinsame Nutzung mit Überlastungsschutzleitungen an den Kanalanschlüssen kann das angeschlossene Gerät geschützt werden.

(*Einige Funktionen erfordern die Unterstützung von ACCESS und ETHOS.)

Eigenschaften

• Verbesserte Anti-RF-Interferenz-Fähigkeit mit soliderer RF-Leistung
• Intelligent abgestimmte ACCESS- & ACCST D16-Modi
• Integrierter 3-Achsen-Gyroskop- & 3-Achsen-Beschleunigungssensor
• Grundlegende Black-Box-Datenaufzeichnungsfunktion
• Integrierte Power Switch-Funktion | Passend für verschiedene externe Schalter (Optional)
• 12 konfigurierbare Kanalanschlüsse* (PWM, SBUS, FBUS oder S.Port)
  (Hinweis: Im ACCST-Modus ist SBUS Out auf Pin11 & S.Port auf Pin12 zugewiesen.)
• Unterstützt Signalredundanz (SBUS In)
• Volle Steuerreichweite mit Telemetrie (FBUS / S.Port)
• Anti-Interferenz-Fähigkeit beim Funkenzündungsprozess
• Over-The-Air (OTA) Firmware-Update
• Externe Batterie-/Gerätespannungserkennung

Spezifikationen

• Abmessungen: 48.5×33×17.9mm (L×B×H)
• Gewicht: 21.5g
• Betriebsspannungsbereich: 3.5 -12V (2S Li-Akkus empfohlen)
• Betriebsstrom: ＜115mA@5V
• Dauerstrom: ≤20A (Stromversorgung des Geräts) ｜ Augenblicklicher Strom: ≤40A (Stromversorgung des Geräts)
• Spannungsmessbereich über AIN2 (externes Gerät): 0-35V (Akku-Spannungsteilerverhältnis: 1:10)
• Antennenanschluss: IPEX1
• Duale XT30-Stromeingangsanschlüsse
• Kompatibilität: FrSky 2.4GHz ACCESS / ACCST D16-fähige Sender
• 12 konfigurierbare Kanalanschlüsse (ACCESS-Modus)
  CP1: PWM / SBUS Out / FBUS / S.Port / SBUS In
  CP2-12: PWM / SBUS Out / FBUS / S.Port
• SBUS Out (Unterstützt 16CH / 24CH-Modus)
