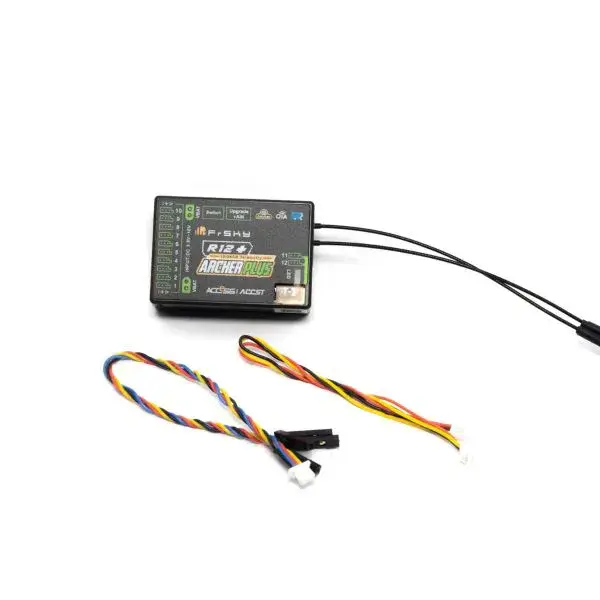

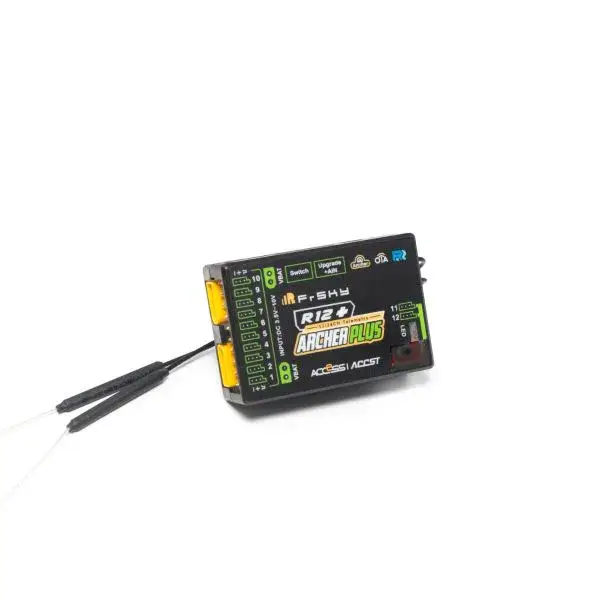

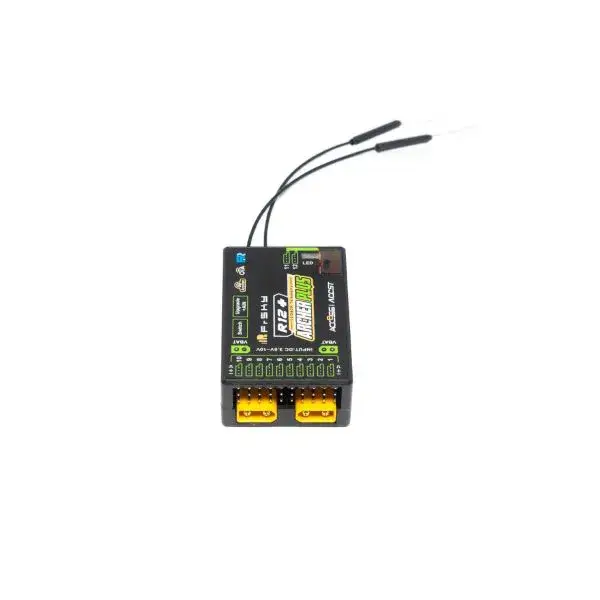

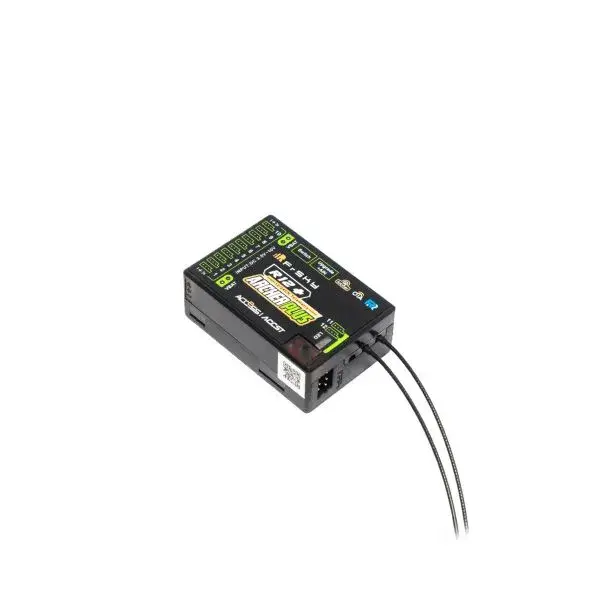

FrSky ARCHER PLUS R12+

FrSky ARCHER PLUS R12+

Übersicht

Die Archer-Empfängerlinie wurde mit der neuen Archer Plus Serie noch weiter verbessert.

Die Empfänger der Archer Plus Serie bieten einige neue Funktionen. Erstens kann eine verbesserte Anti-RF-Interferenz-Fähigkeit eine solidere RF-Leistung bieten, und dies zusätzlich zur bestehenden Anti-Interferenz-Leistung beim Zündkerzen-Zündvorgang. Diese Empfänger der Plus-Serie verfügen ausserdem sowohl über den ACCESS- als auch über den ACCST D16-Modus, bei denen das RF-Protokoll während des Binde-Vorgangs am Sender intelligent abgestimmt wird. Mit der Black-Box-Funktion können einige grundlegende Flugdaten (wie Strom- und Signalbezogene Daten) gut aufbewahrt werden.

Die R12+ Empfänger verfügen über 12 konfigurierbare Kanal-Anschlüsse*, wobei jeder Kanal-Anschluss als PWM, SBUS, FBUS oder S.Port zugewiesen werden kann. Der R12+ unterstützt die Signalstärke mit voller Reichweite mit zwei abnehmbaren Antennen und garantiert optimalen Antennenempfang und Reichweite. Der R12+ kann als primärer Empfänger in einer redundant gelösten Konfiguration verwendet werden, indem ein Anschluss (Kanal-Anschluss 1) als SBUS In eingestellt und mit jedem anderen FrSky-Empfänger verbunden wird, der mit einem SBUS Out-Anschluss ausgestattet ist. Mit dem FBUS-Protokoll können die Empfänger der Archer Plus-Serie die Möglichkeit eröffnen, sich nahtlos mit mehreren Telemetriegeräten (XACT-Servos, ADV-Sensoren usw.) zu koppeln und das Setup von Bauten zu vereinfachen.

Der R12+ bietet ausserdem eine Buchse, über die das Schalterpanel angeschlossen werden kann, um die integrierte Power Switch-Funktion zu aktivieren, und er verwendet einen Satz von Standard-XT30-Steckern, die ebenfalls eine sichere und effiziente Möglichkeit zur Stromversorgung bieten. Durch die gemeinsame Nutzung mit Stromüberlastkabeln an den Kanal-Anschlüssen kann das angeschlossene Gerät geschützt werden.

(*Einige Funktionen erfordern die Unterstützung von ACCESS und ETHOS.)

Eigenschaften

• Verbesserte Anti-RF-Interferenz-Fähigkeit mit soliderer RF-Leistung
• Intelligent abgestimmte ACCESS- & ACCST D16-Modi
• Grundlegende Black-Box-Datenaufzeichnungsfunktion
• Integrierte Power Switch-Funktion | Passend für verschiedene externe Schalter (Optional)
• 12 konfigurierbare Kanal-Anschlüsse* (PWM, SBUS, FBUS oder S.Port)
  (Hinweis: Im ACCST-Modus ist SBUS Out auf Pin11 & S.Port auf Pin12 zugewiesen.)
• Unterstützt Signal-Redundanz (SBUS In)
• Volle Steuerreichweite mit Telemetrie (FBUS / S.Port)
• Anti-Interferenz-Fähigkeit beim Zündkerzen-Zündvorgang
• Over-The-Air (OTA) Firmware-Update
• Spannungserkennung für externe Akkus/Geräte

Spezifikationen

• Abmessungen: 48.5×33×17.9mm (L×B×H)
• Gewicht: 21.3g
• Betriebsspannungsbereich: 3.5 -12V (2S Li-Akkus empfohlen)
• Betriebsstrom: ＜105mA@5V
• Dauerstrom: ≤20A (Stromversorgung des Geräts) ｜ Augenblicklicher Strom: ≤40A (Stromversorgung des Geräts)
• Spannungsmessbereich über AIN2 (externes Gerät): 0-35V (Akku-Spannungsteilerverhältnis: 1:10)
• Antennenanschluss: IPEX1
• Duo-XT30-Stromeingangsanschluss
• Kompatibilität: FrSky 2.4GHz ACCESS / ACCST D16-fähige Sender
• 12 konfigurierbare Kanal-Anschlüsse (ACCESS-Modus)
  CP1: PWM / SBUS Out / FBUS / S.Port / SBUS In
  CP2-12: PWM / SBUS Out / FBUS / S.Port
• SBUS Out (Unterstützt 16CH / 24CH-Modus)
