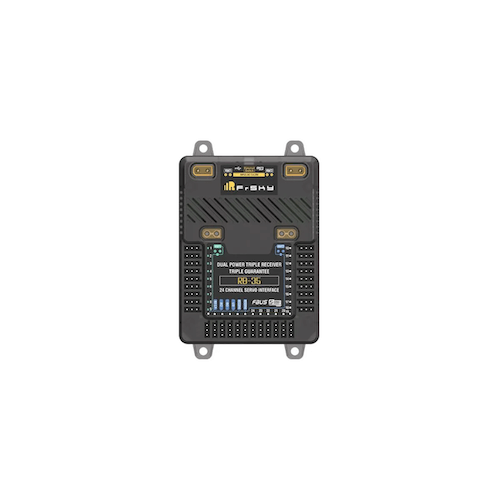

FrSky RB35

FrSky RB35 unterstützt externe LED-Anzeige – für Turbinenjet usw.

Überblick

Das RB-35/RB-35S baut auf dem Erfolg der vorherigen bewährten Redundancy Bus-Serie auf und bietet viele neue Funktionen, wie beispielsweise konfigurierbaren dualen Stromeingang, duale BEC-Ausgänge, Überlast-/Stromerkennung, den neuen ADV-Stabilisator (RB-35S) usw. Das RB-35/RB-35S-System wurde entwickelt, um die Anforderungen von Benutzern zu erfüllen, die sich für ihre RC-Modelle die ultimative flugsichere Leistung und Sicherheit wünschen.

Dreifache Empfängerredundanz und doppelter Stromeingang

RB-35/RB-35S wurde für die doppelte Stromversorgung und die dreifache Empfängerredundanz entwickelt. Durch die Erweiterung der Multiplex-Ports (RX1-3 IN / S.Port) bietet dies dem Benutzer dreifache Signal- und Telemetrieredundanz. Die doppelte Stromversorgung bietet eine sichere und effiziente Möglichkeit, das System mit Ihren Stromquellen über ein Paar Standard-XT30-Anschlüsse zu versorgen.

Das System mit dualem Stromverbrauch kann entweder im Balance- oder im Backup-Modus betrieben werden. Im Balance-Modus (Standard) wird die Stromleitung von einer der beiden Stromquellen genutzt, je nachdem, welche die höhere Spannung hat. Beim Wechsel in den Backup-Modus wird die Stromleitung mit der vom Benutzer im eingestellten Spannungsbereich gewählten Priorität genutzt.

Duale BEC-Ausgänge & Überlastschutz & Stromerkennung

Der RB-35/RB-35S verfügt über einen integrierten Dual-BEC. Jeder XT30-Ausgang kann unabhängig konfiguriert werden und liefert eine Ausgangsspannung zwischen 5 V und 8,4 V. Der BEC des Geräts kann außerdem die Kanalausgangsspannung für die Ports VOut1: CH1-9, VOut2: CH10-24 und die restlichen Ports ändern. Alle Kanalports sind mit einem Überlastschutz ausgestattet. Zusätzlich unterstützen die Kanäle 1-9 die Stromerkennungsfunktion.

Netzschalterfunktion

Die integrierte Netzschalterfunktion unterstützt die Verwendung mehrerer Arten externer Schalter (z. B. NFC-Schalter, Pin-Stecker usw.), die flexible Optionen zum Ein- und Ausschalten der Stromversorgung ermöglichen, ohne dass die Batterieanschlüsse ein- oder ausgesteckt werden müssen.

Merkmale

• Doppelter Stromeingang und redundante Dreifachempfänger-Garantie
• RX-Eingang | Automatische Erkennung von FBUS/SBUS/S.Port
  (Hinweis: Zum Aktualisieren der Firmware kann nur der S.Port am RX1-Kanalport verwendet werden.)
• Integrierte Netzschalterfunktion | Passend für verschiedene externe Schalter (optional)
• Dualer Stromeingang (Balance-/Backup-Modus)
• Unabhängig konfigurierbare duale BEC-Ausgänge
  (BEC 1: VOut1 & CH1-9 | BEC 2: VOut2 & CH10-24 und alle anderen Ports)
• Überlastungsschutz auf jedem Kanal
• Kanal 1-9 mit Stromerkennung
• Vollständige Blackbox-Datenaufzeichnungsfunktion

Technische Daten

• Abmessungen: 114,4 x 73,4 x 18,7 mm (L x B x H)
• Gewicht: 98 g
• Anzahl konfigurierbarer Kanalports: 24 (PWM/FBUS/S.Port/SBUS Out)
• 3 RX-Eingangsports und 1 LED-Anzeigeport
• Batterie-Eingangsspannungsbereich: DC 7,4–26 V (Es wird empfohlen, 3S–6S Li-Batterien zu verwenden)
  (Hinweis: 2S Li-Batterien verfügen nicht über eine ausreichende Eingangsversorgungsspannung, um die 8,4-V-BEC-Ausgangskonfiguration zu erreichen.)
• Betriebsstrom: 200 mA bei 12 V
• Dauerstrom: 2*15A@5-8,4V (BEC-Ausgänge)
• Betriebstemperatur: -20°C~75°C
• Batterieeingangs- und BEC-Ausgangsanschluss: XT30
