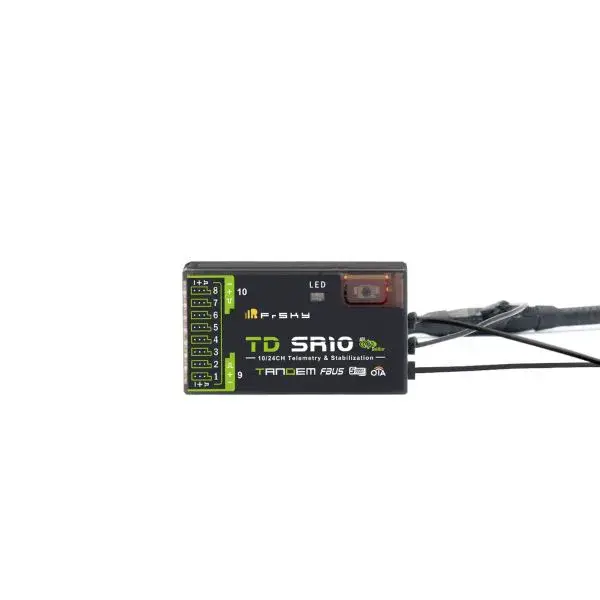

FrSky TD SR10 Receiver Configurable 10 Channel Ports

FrSky TD SR10 Empfänger

Die Tandem Dual-Band-Empfänger unterscheiden sich von allen anderen FrSky 2.4GHz- oder 900MHz-Empfängern, da sie gleichzeitig auf den Frequenzen 2.4GHz und 900MHz arbeiten. Das bedeutet, dass Tandem-Empfänger nicht nur ein Signal mit geringer Latenz und hoher Reichweite bieten, sondern auch von einer erhöhten Zuverlässigkeit und Störfestigkeit profitieren.

Die Empfänger der Tandem-Serie nutzen das Dreifach-Antennendesign, das eine multidirektionale, breite Abdeckung für das Fernsteuersignal bietet. Die Daten (in Bezug auf Stromversorgung & Signal) bei ungewöhnlichen Zuständen während des Fluges können von den Tandem-Empfängern über ein integriertes Black-Box-Modul aufgezeichnet werden.

Die konfigurierbaren 10 Kanal-Anschlüsse sind ein grosses Merkmal des TD SR10, jeder Kanal-Anschluss kann als PWM, SBUS, FBUS oder S.Port zugewiesen werden. Mit dem FBUS-Protokoll können die TD-Empfänger die Möglichkeit eröffnen, nahtlos mit mehreren Telemetriegeräten (Neuron ESC, Advance Sensors usw.) gekoppelt zu werden, und vereinfachen zudem den Aufbau.

ADV Stabilizer
Der TD SR10 bietet eine ADV Stabilizer-Funktion, die ein Upgrade gegenüber den ursprünglichen klassischen Gyroskop-Stabilisierungsmodi darstellt. Der ADV Stabilizer bietet einen erweiterten Modus, der mehr programmierbare stabilisierte Kanäle und Flexibilität bietet.

Der klassische Stabilisierungsmodus wurde um 5 zusätzliche Stabilisierungskanäle erweitert und bietet Pin-Mapping für jeden Kanal in den verschiedenen Flugmodi wie Stabilisierung, Auto-Level, Hover und Messerflug bei einem Flugmodell.

Im erweiterten Stabilisierungsmodus sind alle Ausgangspins für die Stabilisierung und zusätzliche erweiterte Funktionen wie Stab-Dateifreigabe, programmierbare Parameter, Entwicklerzugriff usw. konfigurierbar.

Die erweiterte Stabilisatorfunktion enthält hochpräzise Telemetriesensoren zur Überwachung von Höhe, Vertikalgeschwindigkeit usw. Diese ADV-Funktion ist ein zusätzlicher Vorteil gegenüber der Verwendung eines normalen Stabilisierungsempfängers der S-Serie.

Eigenschaften

• Gleichzeitig arbeitender Dual-Band-TD-Modus
• Dreifach-Antennendesign für multidirektionale Abdeckung
• Integrierte erweiterte Stabilisierungsfunktionen
• Integrierter hochpräziser Telemetriesensor (Höhe, Vertikalgeschwindigkeit usw.)
• Black-Box-Funktion
• Integrierter Spannungssensor
• 4ms Race-Modus mit Telemetrie
• Grosse Steuerreichweite (Reichweite variiert je nach HF-Leistungseinstellungen.)
• Over-The-Air (OTA) FW-Update
• Versorgungsstrombereich (jeder einzelne Anschluss)
  – Augenblicklicher Strom: 5A
  – Dauerstrom: 3A
• 10 konfigurierbare Kanal-Anschlüsse
  – CP1: PWM / SBUS Out / FBUS / S.Port / SBUS In
  – CP2-10: PWM / SBUS Out / FBUS / S.Port

Spezifikationen

• Frequenz: 2.4GHz & 900MHz

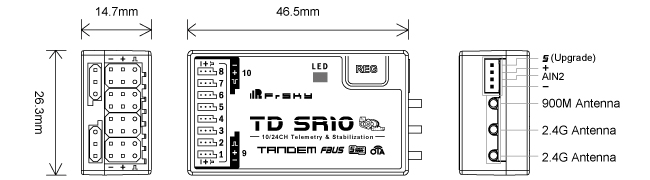

• Abmessungen: 46.5×26.3×14.7mm (L×B×H)
• Gewicht: 16.6g
• Betriebsspannung: 3.5-12v DC
• Betriebsstrom: ≤180mA@5V
• Kompatibilität: Sender der Tandem-Serie & TD-Protokoll-fähiges HF-Modul
• Spannungsmessbereich über AIN2 (externes Gerät): 0-35V (Akkuspannungsteiler-Verhältnis: 1:10)
• Dreifach 2.4G/900M Antenne
  – 2×Externe 2.4G Antenne (IPEX1)
  – 1×Externe 900M Antenne (IPEX1)

Lieferumfang

• FrSky TD SR10*1
