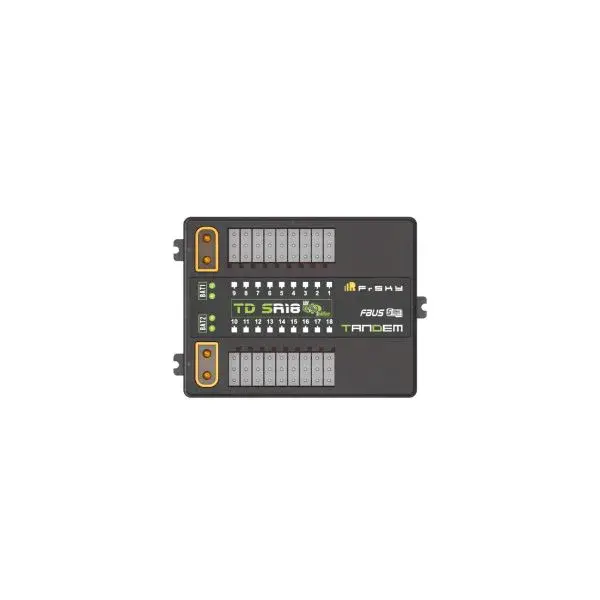

FrSky TD SR18 Receiver with 18CH Ports

FrSky 2.4G 900M Tandem Dual-Band Receiver TD SR18 Empfänger mit 18CH Ports

Übersicht

Die Tandem (TD) Dual-Band-Empfänger sind anders als alle anderen FrSky 2.4GHz- oder 900MHz-Empfänger, sie arbeiten gleichzeitig auf den Frequenzen 900MHz und 2.4GHz. Das bedeutet, dass TD-Empfänger nicht nur ein Signal mit geringer Latenz und Steuerung über grosse Reichweiten bieten, sondern auch von einem verbesserten Niveau an hoher Zuverlässigkeit und Störfestigkeit profitieren.

Der TD SR18 Empfänger ist mit einem Dreifach-Antennendesign (2×2.4G & 1×900M) ausgestattet, das eine multidirektionale breite Abdeckung für das Fernsteuersignal bietet, und wurde für RC-Anwender entwickelt, die von Belastbarkeit und hoher Reichweite bei ihrer Funkübertragung profitieren möchten.

Der TD SR18 bietet ausserdem eine Buchse, die zum Anschliessen des NFC Switch-Panels verwendet werden kann, um die integrierte Power Switch-Funktion zu aktivieren. Dual-Power bietet eine sichere und effiziente Möglichkeit, das System mit Deinen Stromquellen zu versorgen, die über ein Paar von Standard-XT30-Anschlüssen verbunden werden. Das Dual-Power-Verbrauchssystem ist so konzipiert, dass es im Balance-Modus arbeitet, bei dem es den Strom aus derjenigen Stromquelle bezieht, die die höhere Spannung aufweist. Mit einem integrierten Black-Box-Modul können die Daten (Strom & Signal betreffend) unter ungewöhnlichen Zuständen während des Flugs von den TD-Empfängern aufgezeichnet werden.

Die konfigurierbaren 18-Kanal-Anschlüsse sind ein grosses Merkmal des TD SR18. Jeder Kanalanschluss kann als PWM, SBUS, FBUS oder S.Port zugewiesen werden. Mit dem FBUS-Protokoll können die Empfänger der Tandem-Serie die Möglichkeit eröffnen, sich nahtlos mit mehreren Telemetriegeräten (Neuron ESC, Advance Sensors usw.) zu koppeln sowie den Aufbau zu vereinfachen.

ADV Stabilizer
Der TD SR18 bietet eine ADV Stabilizer-Funktion, die ein Upgrade gegenüber den ursprünglichen klassischen Kreiselstabilisierungsmodi darstellt. Der ADV Stabilizer bietet einen erweiterter Modus, der mehr programmierbare stabilisierte Kanäle und Flexibilität bietet.

Der klassische Stabilisierungsmodus wurde um 5 zusätzliche Stabilisierungskanäle erweitert und bietet Pin-Mapping für jeden Kanal in den verschiedenen Flugmodi wie Stabilization, Auto-Level, Hover und Knife-Edge bei einem Flugmodell.

Im erweiterten Stabilisierungsmodus sind alle Ausgangspins für die Stabilisierung und zusätzliche erweiterte Funktionen wie Stab-Dateifreigabe, programmierbare Parameter, Entwicklerzugriff usw. konfigurierbar.

Die erweiterte Stabilisierungsfunktion enthält hochpräzise Telemetriesensoren zur Überwachung von Höhe, Vertikalgeschwindigkeit usw. Diese ADV-Funktion ist ein zusätzlicher Vorteil gegenüber der Verwendung eines normalen Stabilisierungsempfängers der S-Serie.

Eigenschaften

• Gleichzeitig arbeitender Dual-Band (900M/2.4G) TD-Modus
• Dual Power Ausgleichsverbrauch
• Integrierte erweiterte Stabilisierungsfunktionen (TD SR18)
• Integrierter hochpräziser Telemetriesensor (Höhe, Vertikalgeschwindigkeit etc.) (TD SR18)
• Basis-Black-Box-Datenaufzeichnungsfunktion
• Integrierte Power Switch-Funktion | Passend für verschiedene externe Schalter (Optional)
• 4ms Race Mode mit Telemetrie
• Grosse Steuerreichweite (Reichweite variiert je nach HF-Leistungseinstellungen.)
• 18 konfigurierbare Kanal-Anschlüsse
  – CP1: PWM / SBUS Out / FBUS / S.Port / SBUS In (Redundanz-Funkt.)
  – CP2-18: PWM / SBUS Out / FBUS / S.Port
• FBUS / S.Port
• SBUS Out-Anschluss (Unterstützt 16CH / 24CH-Modus)
• SBUS In-Anschluss (Unterstützt Signalredundanz)
• Over-The-Air (OTA) FW-Update

Spezifikationen

• Frequenz: 900MHz & 2.4GHz

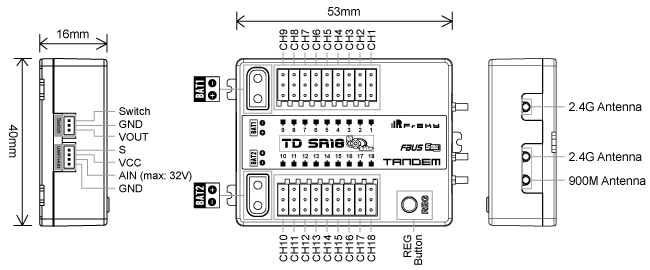

• Abmessung: 53*40*16mm (L*B*H)
• Gewicht: 29.1g
• Betriebsspannung: 4-12V (2S Li-Akkus empfohlen)
• Betriebsstrom: ≤195mA
• Dauerstrom: ≤30A (Stromversorgung des Geräts) | Momentanstrom: ≤60A (Stromversorgung des Geräts)
• Spannungsmessbereich über AIN (externes Gerät): 0-35V (Akku-Spannungsteilerverhältnis: 1:10)
• Kompatibilität: Sender der Tandem-Serie & TD-Protokoll-fähiges HF-Modul
• Dualer XT30 Stromeingangsanschluss
• Dreifach-Antennendesign (2×2.4G & 1×900M Antennen)
