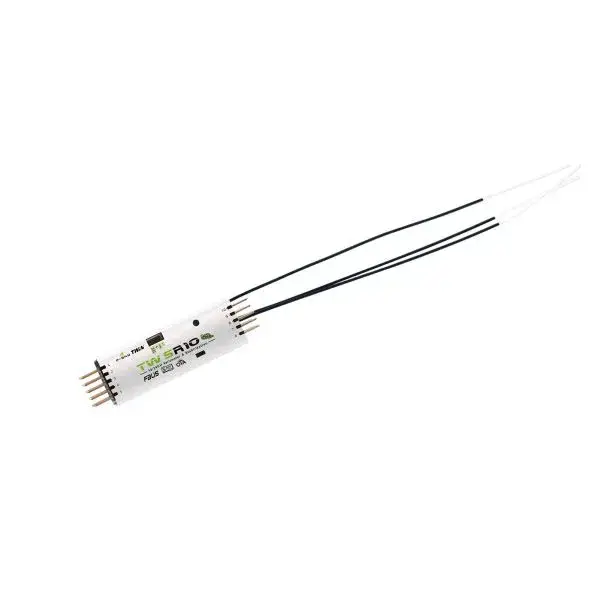

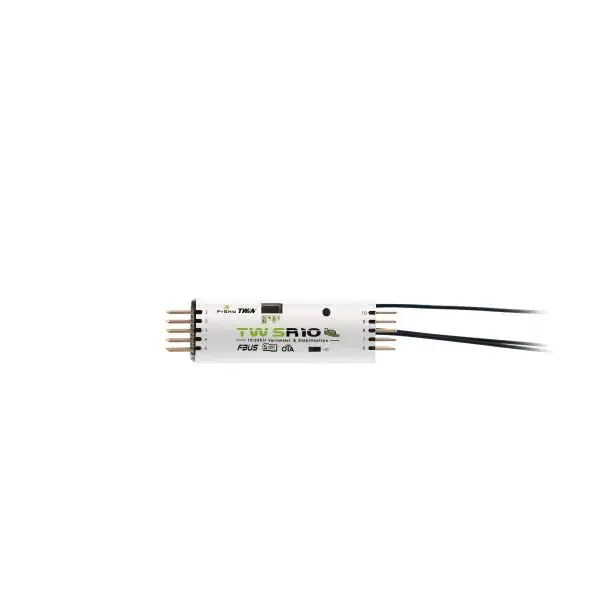

FrSky TW SR10 Receiver

FrSky TW SR10 Empfänger – Gleichzeitig arbeitender Dual 2.4G TW-Modus, bietet eine ADV Stabilizer-Funktion

Der Empfänger der TWIN-Serie verfügt über ein neues, stabiles TW-Protokoll, das von der gleichzeitigen Integration von zwei aktiven 2.4G-Frequenzbändern profitiert. Das TW-Aktiv-Aktiv-Protokoll unterscheidet sich von den allgemeinen Aktiv-Standby-Redundanzlösungen: Beim TW-Protokoll sind zwei 2.4G-Frequenzbänder auf dem Empfänger der TW-Serie gleichzeitig aktiv. Dieser Empfänger ist mit 3×2.4G-Antennen ausgestattet und für RC-Benutzer konzipiert, die von Widerstandsfähigkeit und hoher Reichweite bei ihrer Funkverbindung profitieren möchten.

Die konfigurierbaren Kanalanschlüsse der Empfänger TW R10 & TW SR10 sind ein grosses Merkmal. Jeder Kanalanschluss kann als PWM, SBUS, FBUS oder S.Port zugewiesen werden. Durch Einstellen des Anschlusses auf das FBUS-Protokoll im ETHOS-System können Signalsteuerung und Telemetrie über nur eine einzige Leitung mit jedem Gerät (XACT-Servos, ADV-Sensoren usw.) verbunden werden, das das FBUS-Protokoll unterstützt, um eine bidirektionale Übertragung zu erreichen, was auch den Modellbau durch weniger Kabel vereinfacht.

ADV Stabilizer
Der TW SR10 bietet eine ADV Stabilizer-Funktion, die ein Upgrade gegenüber den ursprünglichen klassischen Kreisel-Stabilisierungsmodi darstellt. Der ADV Stabilizer bietet einen erweiterten Modus, der mehr programmierbare stabilisierte Kanäle und Flexibilität bietet.

Der klassische Stabilisierungsmodus wurde um 5 zusätzliche Stabilisierungskanäle erweitert und bietet Pin-Mapping für jeden Kanal in den verschiedenen Flugmodi wie Stabilisierung, Auto-Level, Schweben und Messerflug bei einem Flugmodell.

Im erweiterten Stabilisierungsmodus sind alle Ausgangspins für die Stabilisierung und zusätzliche erweiterte Funktionen wie Stab-Dateifreigabe, programmierbare Parameter, Entwicklerzugriff usw. konfigurierbar.

Die erweiterte Stabilisierungsfunktion enthält hochpräzise Telemetriesensoren zur Überwachung von Höhe, Vertikalgeschwindigkeit usw. Diese ADV-Funktion ist ein zusätzlicher Vorteil gegenüber der Verwendung eines normalen Stabilisierungsempfängers der S-Serie.

Eigenschaften

• Gleichzeitig arbeitender Dual 2.4G TW-Modus
• Integrierte erweiterte Stabilisierungsfunktionen
• Integrierter hochpräziser Telemetriesensor (Höhe, Vertikalgeschwindigkeit usw.)
• Grundlegende Black-Box-Datenaufzeichnungsfunktion
• Grosse Steuerreichweite (Reichweite variiert je nach HF-Leistungseinstellungen.)
• 10 konfigurierbare Kanalanschlüsse
  – CP1: PWM / SBUS OUT / FBUS / S.Port / SBUS IN
  – CP2-10: PWM / SBUS OUT / FBUS / S.Port
• FBUS / S.Port
• SBUS-Ausgangsanschluss (Unterstützt 16CH / 24CH Modus)
• SBUS-Eingangsanschluss (Unterstützt Signalredundanz)
• Over-The-Air (OTA) FW-Update

Technische Daten

• Frequenz: Dual 2.4GHz

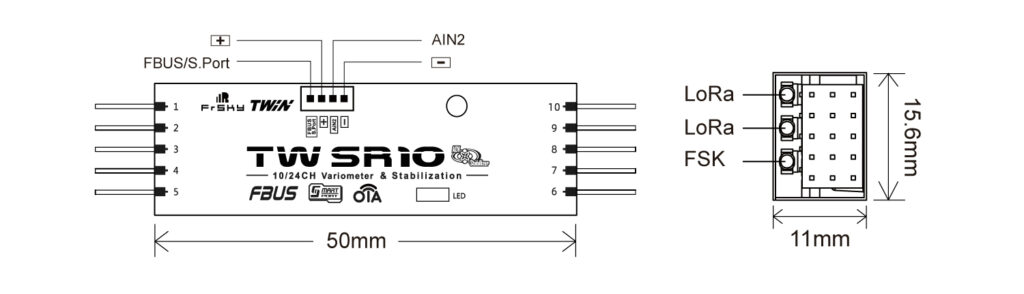

• Abmessungen: 64.6×16.6×12.4mm (L*B*H)
• Gewicht: 9.4g
• Betriebsspannungsbereich: 3.5 - 12V (Empfohlen 2S Li-Akkus)
• Betriebsstrom: ≤120mA@5V
• Spannungsmessbereich über AIN (externes Gerät): 0-35V (Akku-Spannungsteilerverhältnis: 1:10)
• Kompatibilität: Fernsteuerung der TWIN-Serie & TW-protokollfähiges HF-Modul
• Drei 2.4GHz-Antennen (mit IPEX1-Anschlüssen)
